Visual C++ MFC Datenbankprogrammierung Tutorial 4

Datenbankbeispiel 4: Hierarchische Darstellung mit TreeControl

Einleitung

In diesem vierten Datenbank-Tutorial zeige ich, wie man mit Visual C++ und MFC (Microsoft Foundation Classes) eine hierarchische Darstellung von Datenbankinhalten in einem TreeControl erstellt. Um diese Anleitung nicht zu lang werden zu lassen, schreibe ich immer nur die Dinge auf, die verändert werden müssen. Bei Codeabschnitten werden die Teile, die von mir verändert wurden, fett geschrieben.

Praktisches Beispiel

Aufgabenstellung

Lösung - Schritt für Schritt Anleitung

1. Neues Projekt anlegen in Visual C++:
   • Schritt 1: SDI-Anwendung (Single Document Interface) auswählen

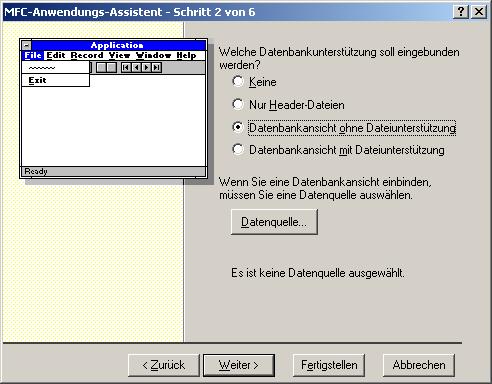

   • Schritt 2: Datenbankansicht ohne Dateiunterstützung auswählen

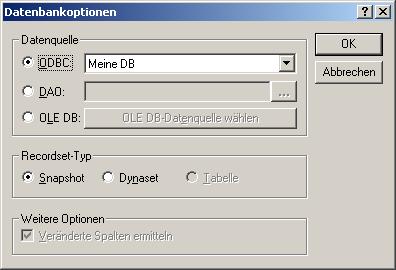

     Auf "Datenquelle" drücken, um die Verbindung zur Nordwind-Datenbank einzurichten.

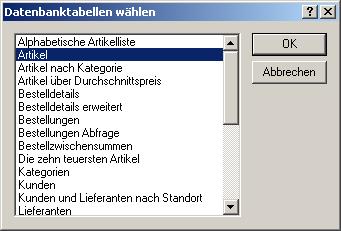

     Nun muss die Tabelle "Artikel" ausgewählt werden, die für das Datenbankprojekt benötigt wird.

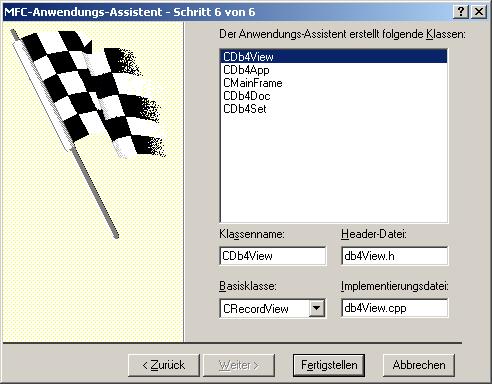

   • Schritt 6: Als Basisklasse für die View CRecordView auswählen

2. Dialog-Design erstellen:

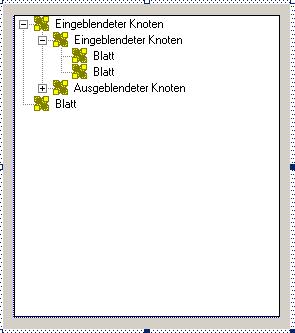

   Es wird nur ein TreeControl (CTreeCtrl) benötigt.

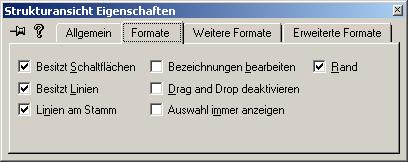

   Um die Linien und Schaltflächen (Plus/Minus-Icons) beim TreeControl zu erhalten, müssen die Eigenschaften des Controls editiert werden:

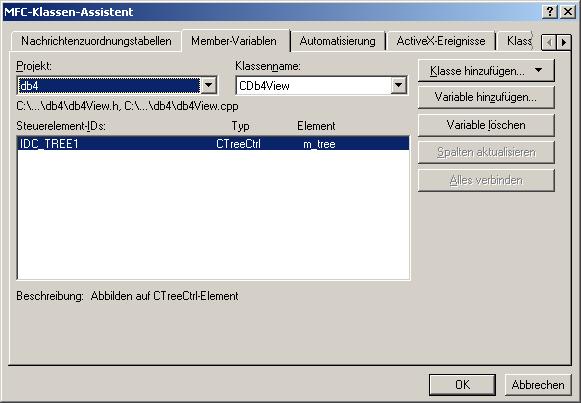

3. Membervariable für das TreeControl erstellen:
   Es wird eine Membervariable vom Typ CTreeCtrl für den Zugriff auf das TreeControl benötigt.
   Dazu muss der Klassenassistent geöffnet werden (Strg+W oder View -> ClassWizard).

4. TreeControl bei Programmstart mit Daten füllen:
   Die Hauptlogik befindet sich in der OnInitialUpdate()-Methode, die beim Start des Programms aufgerufen wird:

   void CDb4View::OnInitialUpdate()
   {
       m_pSet = &GetDocument()->m_db4Set;
       CRecordView::OnInitialUpdate();
       GetParentFrame()->RecalcLayout();
       ResizeParentToFit();

       CString zwsp;

       // Sicherstellen, dass die Datenbank geöffnet ist
       if (!m_pSet->IsOpen())
           m_pSet->Open();

       // Sortieren der Tabelle nach "BestellteEinheiten"
       // m_strSort enthält den Teil der SQL-Klausel, der nach ORDER BY kommt
       m_pSet->m_strSort = "[BestellteEinheiten]";

       // Neu laden des CRecordSet, um die Sortierung zu aktivieren
       m_pSet->Requery();

       // Variable für das Attribut "BestellteEinheiten" des letzten Datensatzes
       int oldanzahl = -1;

       // Variable für das TreeControl-Item, unter dem Untereinträge angehängt werden
       HTREEITEM parent;

       // Alle Datensätze der Tabelle durchlaufen
       while (!m_pSet->IsEOF())
       {
           // Nur wenn dieser Parent (Bestellte Einheiten) in der TreeControl
           // noch nicht existiert...
           if (oldanzahl != m_pSet->m_BestellteEinheiten)
           {
               // Neue "Bestellte Einheiten" merken
               oldanzahl = m_pSet->m_BestellteEinheiten;

               // Wert in String umwandeln
               zwsp.Format("%d", m_pSet->m_BestellteEinheiten);

               // Als neuer Parent-Knoten in die TreeControl einfügen
               parent = m_tree.InsertItem(zwsp);
           }

           // Artikelname als Child-Element unter dem aktuellen Parent einfügen
           m_tree.InsertItem(m_pSet->m_Artikelname, parent);

           // Zum nächsten Datensatz springen
           m_pSet->MoveNext();
       }

       // Diese Einfügemethode funktioniert nur, weil die Datensätze
       // vorher nach "BestellteEinheiten" sortiert wurden
   }

   Wichtiger Hinweis:
   Der Algorithmus funktioniert nur, weil die Datensätze vorher nach dem Feld "BestellteEinheiten" sortiert wurden. Dadurch werden alle Artikel mit der gleichen Bestellmenge hintereinander im RecordSet angeordnet, was die hierarchische Gruppierung im TreeControl ermöglicht.

   Schlüsselkonzepte im Code:

   • m_strSort - CRecordSet-Member für SQL ORDER BY-Klauseln
   • Requery() - Lädt das RecordSet mit aktiver Sortierung neu
   • HTREEITEM - Handle für TreeControl-Elemente in MFC
   • InsertItem() - Fügt Elemente in das TreeControl ein
   • Parent-Child-Hierarchie - Grundstruktur für Baumdarstellung
5. Projekt kompilieren und testen: Die Anwendung zeigt jetzt Artikel hierarchisch gruppiert nach ihrer Bestellmenge in einem TreeControl an.

Erweiterungsmöglichkeiten:
- Mehrere Hierarchieebenen (z.B. Kategorie → Bestellmenge → Artikel)
- Icons für verschiedene Elementtypen im TreeControl
- Drag & Drop-Funktionalität für TreeControl-Elemente
- Kontextmenüs für TreeControl-Elemente
- Ein-/Ausklappen aller Ebenen mit einem Klick
